    卧式双轴型齿轮减速器PCHD入力和出力均采用轴承，有很好的啮合型及稳定性，具有多种速比（1~200）多种功率（100~3700W），适用于各种传动设备。箱体采用FC-20铸铁材料，密封防腐防震效果更好。

主要参数：
名称：卧式双轴齿轮减速器PCHD
安装方式：卧式
功率（马力）：100~3700W（1/8HP、1/4HP、1/2HP、1HP、2HP、3HP、5HP）
速比：1：3~200
入力类型：轴（14、16、19、24、28）
出力类型：轴（18、22、28、32、40、50）
重量：3~80KG（含润滑油）
主要材质：FC-20铸铁、SCM21、SCM4、S45C
油封：耐高温防腐VITON油封

产品详细说明

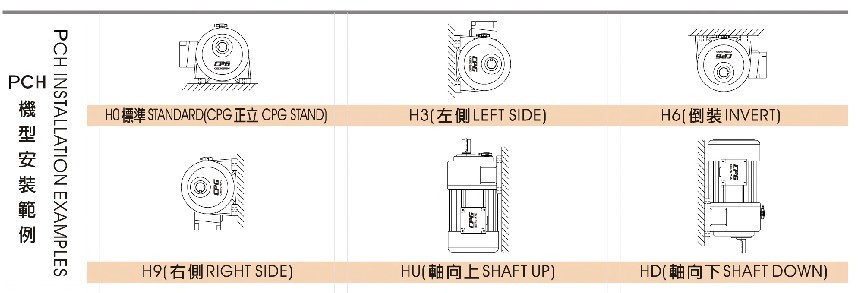

    此款产品根据速比及功率的不同可分为18、22、28、32、40、50六大类型，功率有100W、200W、400W、750W、1500W、2200W、3700W共7种。根据安装方式有H0（正立）、H3（左侧）、H6（倒装）、H9（右侧）、HU（轴向上）、HD（轴向下）六种（下图所示）。在选购时应注意提供正确安装方式，这关系到透气孔开设位置，如有误则会导致安装后润滑油泄漏。


型号PCHD400-50H6表示为晟邦卧式双轴齿轮减速器，功率为400W，速比50，倒立安装，那么透气孔就应在减速器底部位置。

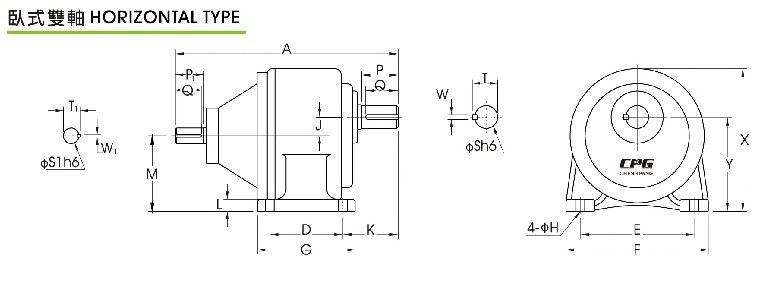

尺寸图

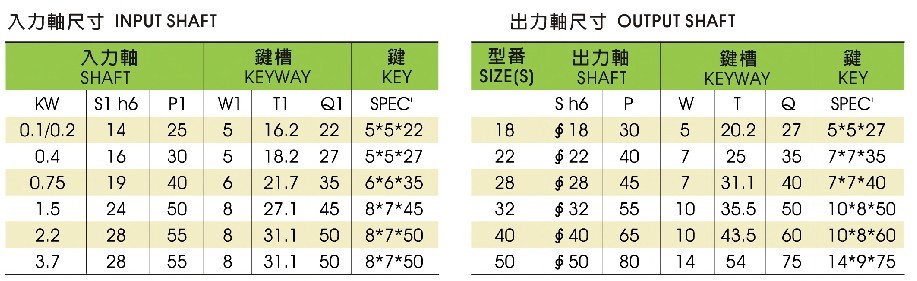

入力出力轴尺寸

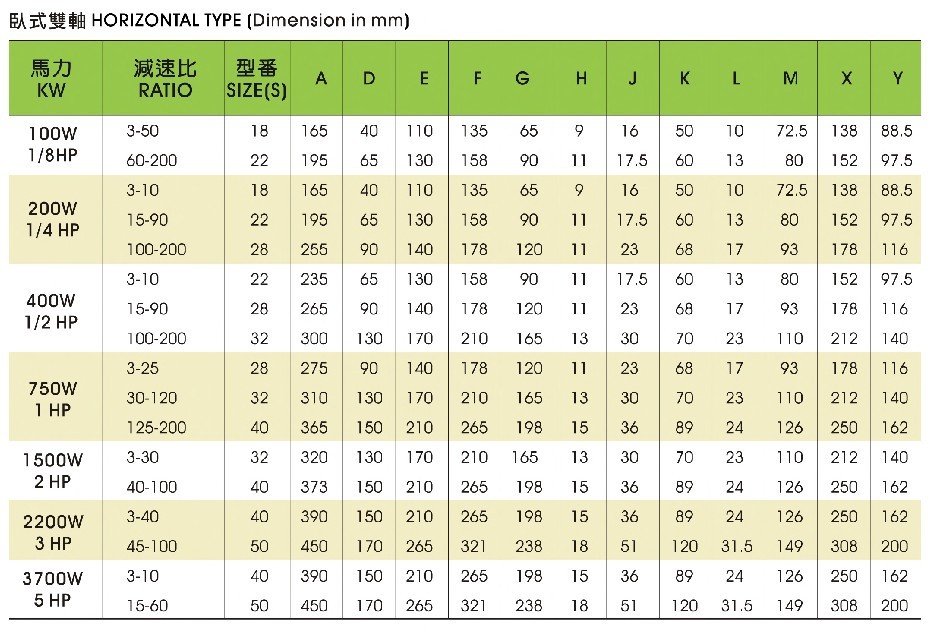

详细参数表
